工體IDC機房位于東二環北京商務中心區,以整幢大樓作為數據中心,避免外界因素干擾,大樓共7層3000余平方米,憑借優越的地理位置和優質的基礎建設成為國內首屈一指的電信級IDC機房。
基礎設施部分
大樓為框架結構,抗震強度八級,每平米承重力為650至1000公斤。
電力保障系統
市電
雙路市電,總?cè)萘繛?/font>2×2000KVA。
UPS系統

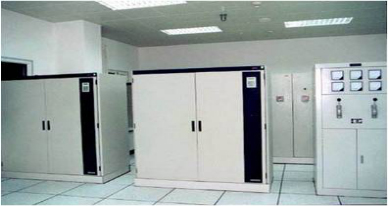

一期共安裝美國APC公司四臺秀康(SILCON 320KVA)系列UPS主機,單臺功率為320KVA,總功率為1280KVA。在三用一備并機的情況下,托管滿3500臺服務器,兩路市電同時掉電,油機啟動前能工作半小時。二期總功率將達到2560KVA;APC秀康系列UPS為綠色電源,對市電影響小,自身效率高,同時能極大的提高油機的效率。
發電機
美國科勒(KOHLER)公司2000KVA大功率后備柴油發電機,自備8小時油箱,兩個單位供應柴油,以保證油機長時間連續工作。
變壓器
一期安裝廣東順德特種變壓器廠2臺2000KVA干式變壓器。
高低壓配電柜、配電箱

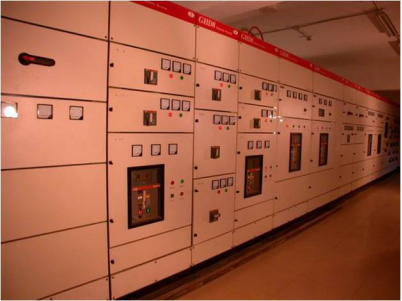

全為SIEMENS和ABB的產品。
空調系統
采用意大利海洛斯(HIROSS)恒溫、恒濕機房專用空調設備,冗余設計7×24的下送風上回風系統,高可靠性、安全性。一期安裝12臺U75A,制冷量相當于75臺5匹空調。
安全防范系統以及分等級感應卡門禁系統
一期安裝14臺門禁讀卡器;所有的通道門均安裝電子安全鎖,共設置22個門磁報警器。當火災情況下,門禁系統失靈時,可以通過打碎玻璃按鈕來打開大門。
防盜、防非法闖入報警系統
機房及重要出入口均裝有雙監探測器;隨時進行布防和撤防,能及時報警及打印報警信息,大樓共設有16個雙監探測器。
電視監控系統
在公共區域和出入口處、機房?jī)?nèi)每列機架間、VIP機房、核心機房、網管中心、電梯等均裝有高清晰度彩色攝象機,一期共裝有46臺攝象機。29英寸大屏幕監視器使得每一監視點都清晰可見,并進行7×24全方位閉路電視監控錄像。
1) 樓宇集中監控系統。
提供樓宇電力、UPS狀態、柴油發電機狀態、溫濕度監視及漏水報警 。
2) 消防系統。
智能型溫感、煙感火災自動報警系統。
采用美國盛賽爾溫感、煙感探測器。
先進的環保型FM200(七氟丙烷)氣體滅火系統。
當溫感及煙感探測器同時報警時,自動釋放FM200氣體,迅速滅火。
3) 防雷接地系統
避雷針,法國生產的IF3電離型預放電避雷針,可以達到比普通避雷針更早的先導放電,從而擴大保護半徑,提高安全系數。
避雷器,德國生產的盾牌(DEHN)避雷器,符合國際IEC標準,防雷擊強度高,響應速度快,安全可靠。
4) 投影儀
兩臺SONY公司大屏幕(100英寸)、高亮度(2800流明)投影儀,隨時清晰監視網絡運行狀態。
機房網絡結構
作為一家大型的電信級互聯網數據中心(IDC中心),工體機房采用了目前已比較成熟的GE(Gigabit Ethernet)技術,建立一個以IP技術為核心的數據傳輸高速網絡,采用層次化網絡架構,分為核心層、分布層、接入層,并采用全冗余的網絡體系保證了網絡系統的高度可靠:
l 在核心層采用華為的高性能的主干路由設備和高性能交換機,核心路
由與交換設備之間均采用千兆冗余光纖連接;
l 分布層采用華為的三層交換機,與核心層千兆冗余光纖連接;
l 接入層采用華為的二層交換機;
l 主要網絡設備全部采用雙電源、雙引擎配置,徹底消除單點故障,保證了網絡可靠性性高達99.999%;
網絡結構如圖所示:
我們采用了一系列技術來滿足IDC用戶的不同業務需求:
1. 通過GE、FE交換技術和帶寬控制設備來保證不同等級的帶寬需求;
2. 通過設置PC服務器、UNIX主機等不同檔次的主機,提供共享主機(Shared Hosting)、用戶專用主機(Dedicated Hosting )服務;
3. 對于Dedicated Hosting中要求大容量并發處理的用戶,采用Load Balance交換機來保證對用戶的服務質量;
4. 在IDC的局域網中,劃分了兩類子網:業務子網和網管子網。業務子網全部為合法地址,面向Internet用戶的訪問,有多個VLAN組成;網管子網采用私有地址,為加強網管子網的安全,增加了多臺防火墻呈主備方式配置。
5. 在IDC中需要更高安全級別服務的服務器可以配置兩塊網卡分屬兩個子網,業務子網分配合法IP地址向公網提供信息服務,根據不同的網絡安全策略實施針對VLAN和主機的ACL控制,例如某些VLAN只開放http 80端口。數據維護管理子網分配非法IP地址可以向經過授權的用戶開放telnet、FTP等端口。
機房網絡設備
核心層路由設備采用兩臺華為NE40E和兩臺華為交換機9700
分布層和訪問層交換機采用華為3700,接入服務器采用Cisco 3662
